Üleminek käsitsi tootmiselt automatiseeritud tootmisele pakenditööstuses on eriti märgatav paberkottide valmistamise valdkonnas. Nende toimingute asemel, mis nõudsid operaatorite meeskonnalt eraldi -lõikamist, kortsutamist, liimimist ja voltimist-, muutus tootmisüksus pidevaks tootmisliiniks tempos, mida ükski meeskond ei suutnud taluda. Seadmete toimimise mõistmine aitab hankejuhtidel, tootmisjärelevalveametnikel ja pakendiinseneridel teha teadlikumaid otsuseid võimsuse planeerimise ja seadmete valiku kohta. Hästi-määratletud automaatne paberkottide valmistamise masin moodustab sellise kaasaegse tootmisliini tuumiku.
Põhimääratlus: mida masin täpselt teeb?

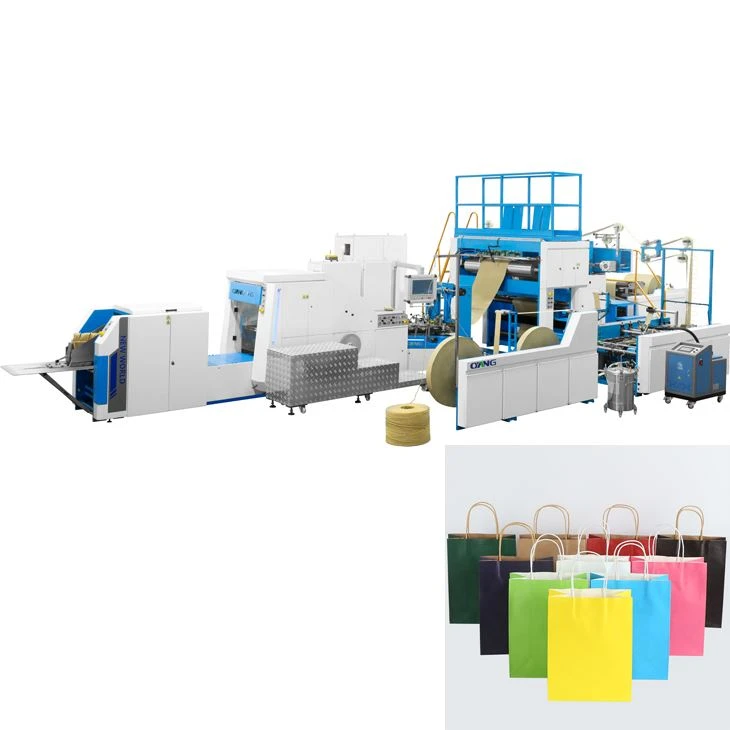

Automaatne paberkottide valmistamise masinon omamoodi tootmisseade, mida saab kasutada lamedate paberirullide valmistamiseks valmis paberkottideks mehaaniliste, termiliste ja sidumisprotsesside abil. Masin võtab vastu paberirullid, mis on tavaliselt jõupaberist vahemikus 40–120 gsm, teostab korraga mitu vormimistoimingut kahel või enamal kanalil ja väljastab valmis kotid, mis on valmis täitmiseks või sidumiseks.
Kaasaegse seadme saab vastavalt söötmisrežiimile jagada kahte põhikonfiguratsiooni. Veebisöötur voldib paberit pidevalt suurest trumlist lahti, moodustades pideva joana koti. Lehesöötur lõikab esmalt paberilehed ja söödab need ükshaaval läbi vormimisliini. Rulltrükisüsteemid domineerivad masstootmises kommertstootmises lühikeste tsükliaegade ja vähese materjali raiskamise tõttu, samal ajal kui üheleheliste trükisüsteemide eeliseks on spetsialiseeritud paberi töötlemine mitte-standardse grammkaaluga või eeltrükitud paberil-.
Seadme väljundvõimsus varieerub sõltuvalt konfiguratsioonist suuresti. Tavalised veerevad kandilise šassii masinad toodavad tavaliselt 40–120 kotti minutis. Kuid täiustatud servo-kiire{5}}agregaadid suudavad teha 150–250 kotti minutis. Plastic Engineers Associationi pakendamisgrupi 2024. aasta kottide masinate ülevaates (Plastic Engineers Association ANTEC, 2024, 2024) esitatud masinaandmete kohaselt töötavad lehtsöötmismasinad tavaliselt 30–80 kotti minutis. Õige valimineautomaatne paberkottide valmistamise masinnõuab selle kiiruse sobitamist teie tootmismahu nõuetele.
Järk-järgult moodustuvad
1. samm: paberi lahtikerimine ja tasandamine
Protsess algab rullimisjaamas, kus paberirullid (tavaliselt laiused 800–1200 mm) paigaldatakse automaatse pingekontrollisüsteemiga lehtlale. Masin söödab paberit täpselt kontrollitud kiirustel, sünkroniseerides tootmisliini teiste seadmetega. Kaasaegsed servo{5}}kerimissüsteemid hoiavad alati rulli läbimõõdus ± 5% paberi pinget, et vältida paberi venimist või kortsude teket ning vältida allavoolu registreerimistäpsuse mõjutamist.
Kaherealise konfiguratsiooniga masinate puhul jagunevad võrgujooned kohe pärast lahtikerimist kaheks paralleelseks rajaks, kahekordistades tõhusalt tootmist ilma masina jalajälge suurendamata. Kahe-rea mudel on eriti levinud toidupoodides ja jaemüügikottide segmendis, kus suur hulk identseid kotte on normiks.
2. toiming. Käsitsege vorme ja lisasid
Kui kott vajab käepidemeid (näiteks poekott või kingikotti), tegeleb masin selle kohaga järgmisena. Inline toodab kahte peamist käepidet: trossikäepidet (poolilt söödetav ja sobivasse pikkusesse lõigatud pidev paberköis) ja plaastri käepide (eellõigatud aas ja koti külge kinnitatud paberiribad).
Köie käepideme protsessi käigus siseneb masin mähist paberköie sisse, lõikab selle programmipikkusteks, lõpetab tsükli ja rakendab kuumsulamliimi, seejärel surub aasa koti küljele. Käepideme kinnitused töötavad tavaliselt kindlas proportsioonis koti tootmisega-ühe-sanga režiimis, igal kotil on paar käepidemeid ja tugevdatud tugevdatud kandekottidel on kaks paari. Plaastri käsitsemise süsteem, mida tavaliselt kasutatakse kõrgekvaliteedilistes-poekottides, kasutab eraldi vormimisjaama, kus paberiribad sorteeritakse, volditakse ristkülikukujuliseks aasaks ja liimitakse ühe sünkroonse liigutuskoti mehhanismi külge. Isegi keeruliste käepideme kinnitustega on kaasaegneautomaatne paberkottide valmistamise masinsäilitab ühtsed tsükliajad.
3. samm: külgede liimimine ja torude vormimine
Pärast lisaseadme töötlemist (vajaduse korral) rakendab masin pidevaid liimiterasid piki pabervõrgu ühte või mõlemat pikiserva. Liimisüsteemides kasutatakse lamedapõhjaliste kottide jaoks kas pikisuunalist (külgmist) liimiaplikaatorit või toidukottide jaoks lamepõhjalist liitmismehhanismi.
Lamedapõhjaliste{0}}kottide puhul teeb masin olulise lisatoimingu: see voldib paberi täpselt nurga alla, et luua ruudukujuline alus enne külgõmbluse tihendit. See voltimine nõuab ranget tolerantsi kontrolli-voltimisasendi + -0.5mm- tagamaks, et kott on kogu tootmise vältel sama suur. Valdavad termosulamisliimisüsteemid, kuna need kinnituvad kokkupuutel peaaegu silmapilkselt, võimaldades masinal säilitada suurt liinikiirust ilma veepõhise -liimi jaoks vajalike pikemate avamisaegadeta.
4. samm: alumine tihend.
Vormitud paberitoru (küljeõmbluse liimimine) viiakse põhjatihendusjaama, kus masin teeb korraga kaks toimingut: kortsutamine ja liimimine. Karastatud terasest kortsuratas surub paberkotti toru otsast eemal täpse kortsumisjoone,-sellepärast on koti põhi tasane ja stabiilne. Kohe pärast voltimist kasutage liimiotsikut, et kanda liim piki põhjaklapi sisepinda.
Seejärel teostab alumine voltimismehhanism nelja-faasilise jada: esmalt volditakse külgpaneelid sissepoole, seejärel volditakse alumine klapp üles ja üle külgmiste voltide ning lõpuks jääb surverihm kokkupandud surve all 2-3 sekundiks, kuni liim paraneb. See kokkusurumisetapp on ülioluline-ebapiisav surve või kokkupuuteaeg võib viia põhja-õmbluse kihistumiseni, mis on üks levinumaid paberkottide kohapealse rikke viise. igaautomaatne paberkottide valmistamise masintuleb kalibreerida vastavalt kasutatavale konkreetsele paberiklassile ja liimitüübile.
5. samm: lõika ja loenda
Valmis torukott väljub alumisest sulgemisjaamast ja liigub lõikejaama, kus pöörlev või lendava kääriga lõikab etteantud ajavahemike järel pidevast torust üksikuid kotte. Lõike pikkus määrab koti kõrguse ja see peab olema täpselt sünkroonitud põhjas oleva tihendusasendiga-protsess, mida juhib masina PLC (programmeeritav loogikakontroller), mis kasutab kodeerija-põhist tagasisideahelat, et kompenseerida võrgu pikenemist ja kiiruse kõikumist.
Pärast lõikamist loetakse valmis kotid üle ja kinnitatakse rihmadega läbi jaama. Enamik seda tüüpi seadmeid sisaldavad infrapuna-loendusandurit, mis pakendab kotid eelseadistatud koguse kimpudesse (tavaliselt 25, 50 või 100), enne kui need asetatakse kogumisalusele või konveierilindile.
Servoajami tehnoloogia: miks see on oluline
Üleminek mehaaniliselt nukkajami süsteemilt servomootori ajamile kujutab endast viimase kümne aasta kõige olulisemat tehnoloogilist edu paberkottide automaatse kottide masina disainis. Traditsioonilised nukk{1}}masinad kasutavad pöörlevaid nukke, et käivitada iga mehaanilise ühenduslüli kindlas järjestuses-lihtne ja usaldusväärne, kuid mitte paindlik. Koti suuruse muutmiseks peate tegelikult kaamera välja vahetama. See protsess võib veebikaamera{6}}tüüpi masinal aega võtta 4–8 tundi.
Servo{0}}ajamiga masinad asendavad igas võtmekohas nukid individuaalsete servomootoritega (lahti kinnitamine, käsitsemine, külgede liimimine, põhja vormimine ja lõikamine). Iga mootori asendit, kiirust ja pöördemomenti juhib reaalajas keskne PLC. Sellel arhitektuuril on kolm praktilist eelist:
Kiire ümberlülitamine: koti suuruselt (inimese{0}}masinaliidese puuteekraanile, mis lihtsalt kohandab parameetreid. Ümberlülitusaeg väheneb 4 tunnilt 8 tunnile 20 kuni 60 minutini.
Adaptiivne juhtimine: servosüsteemid tuvastavad ja kompenseerivad paberi pikenemist, servade triivi ja liimi muutumist reaalajas, et parandada esimese läbimise kvaliteeti.
Suurem kiirus: ilma nuki mehaanilise inertsita saavutavad servomasinad kiiremad kiirendus- ja aeglustustsüklid, võimaldades suuremat pidevat liinikiirust.
PMMI (Association for Packaging and Processing Technologies Mechanical Outlook 2025) andmetel on servo-kontrollitud kottide-valmistamise seadmed üldiselt 15% 30% tõhusamad kui samaväärsed mehaanilised nukkmudelid, vähendades peamiselt ümberlülitusaega ja vanaraua määra (PMMI Business Intelligence, 2055).
Paberi spetsifikatsioonid ja materjalide ühilduvus
Selles seadmes ei tööta kõik paberid ühtemoodi. Peamised jõudlust mõjutavad parameetrid on järgmised:
| Parameeter | Tüüpiline vahemik | Mõju masina jõudlusele |
|---|---|---|
| Grammatika | 40-120 gsm | Kõrgem gsm nõuab suuremat lõikevõimsust ja tugevamaid haaratsisüsteeme |
| Niiskuse sisaldus | 5–8% | Liiga kuiv → paber rebeneb liiga niiskeks → mõõtmete ebastabiilsus |
| Tõmbetugevus | 30-70 N/15mm | Enne lahtiühendamist määrake maksimaalne võrgukiirus. |
| Pinna karedus (PPS) | 1.5–4.0 μm | Liimi katte ja nakketugevuse mõjutamine |
Masinatele antakse tavaliselt tootja määratud grammkaal (nt 50{5}}90 gsm). Väljaspool seda akent töötamine võib põhjustada võrgu katkemist, tihendi halba kvaliteeti või tööriista enneaegset nürimist. Liimisüsteemid seavad ka piiranguid,{6}}kuumsulatussüsteemid nõuavad, et paberil oleks piisavalt pinnaenergiat, et korralikult niisutada, mis võib olla probleem tugevalt kaetud või silikoonvoodriga paberite puhul.
Hooldus- ja kasutuskaalutlused
Ohutusstandard PMMI ANSI B155.1 (versioon 2023) kehtib pakendamismasinate, sealhulgas paberkottide seadmete mehaaniliste ohutusnõuete kohta, kuid tavapärane töö sõltub suuresti ennetavatest hooldusgraafikutest. Peamised hooldusintervallid hõlmavad järgmist:
Igapäevased tööd: paberitee kontroll, liimiotsiku puhastus, rihma pinge kontroll
Iganädalane: tera kontroll ja lihvimine, andurite kalibreerimine, keti/rihma pinge
Igakuine: käigukasti õlianalüüs, servomootori tagasiside kontrollimine, pneumaatilise süsteemi tühjendamine
Kvartal: täielik mehaanilise joonduse kontroll, PLC varukoopia kontrollimine
Paberkottide pakkimismasinate juhusliku seisaku kõige levinumad põhjused on liimisüsteemi probleemid (blokeeritud düüsid, liimide söestumine kuumsulatusotsikutel), paberi kvaliteedi kõikumisest tingitud paberikatkestused ja lõikuri tuhmumine. Konstantse paberivaruga rajatistes peaksid hästi-hooldatud masinad saavutama 85–92% OEE-st, ülejäänud kaod on tingitud kavandatud üleminekutest ja väikestest kohandustest.
Levinud toodetud kotitüübid
Selliste seadmete konfiguratsioon on optimeeritud konkreetsete kotistiilide jaoks:
Lamedapõhjalised-toidukotid: kõige viljakam kategooria. Lai toru ristlõige, nelinurkne põhi, tavaliselt trosskäepidemetega. Tüüpilised mõõtmed: laius 200-450 mm ja sügavus 300-500 mm.
Kotid (SOS): iseseisev-avanev ruudukujuline põhi, suurema ristlõikega-riietumiseks. Levinud jae- ja kiirtoidu pakendites.
Leiva- ja toidukotid: need on kitsa laiusega ja nende ülaosas on siksakilised hambad või pealuku pilud. Nii et neid on lihtne avada. Paberi kaal on tavaliselt 40–60 gsm ja paber on paindlik.
Kingitus- ja poekotid: neil on ilusam viimistlus ja plaaster käepidemel. Seega kasutavad nad raskemat paberit (80–120 gsm) ja soovi korral võivad need olla matt- või läikiva kattega.
Masina laiusvõime (kõige laiem paberirull, millega see hakkama saab) määrab enamasti selle, millises suuruses ja stiilis kotte see teha suudab. Nii et algtaseme-masinad töötavad tavaliselt 400–600 mm laiusega. Kuid tööstuslikud{5}}masinad saavad hakkama 800–1200 mm.
Järeldus:
Täisautomaatne paberkottide valmistaja integreerib sünkroonsesse tootmisliini erinevaid muundamistoiminguid, nagu paberi söötmine, käepideme kinnitamine, külgmised tihendid, põhja vormimine, lõikamine ja loendamine. Alates mehaanilisest nuki käivitamisest kuni servomootori juhtimiseni on vahetuskiirus, reaalajas-kvaliteedi kohandamine ja pidev väljundkiirus oluliselt paranenud. Samm-sammulise vormimisprotsessi, materjalipiirangute ja hooldusnõuete mõistmine aitab tootmismeeskonnal optimeerida masinate kasutust ja valida oma tooteportfelli jaoks õige konfiguratsiooni. Investeerimine kõrgesse-jõudlusesseautomaatne paberkottide valmistamise masintagab mõõdetava tulu vähenenud seisakuaja ja ühtlase väljundkvaliteedi kaudu.
Viide
SPE ANTEC. (2024). "Paindlike pakendite konverteerimisseadmete edusammud." Plastiinseneride Selts, pakendiosakond.
PMMI Business Intelligence (2025). 2025 Packaging Machinery Outlooki aruanne. Pakendi- ja Töötlemistehnoloogiate Liit.
ANSI/PMMI B155.1-2023. Ohutusnõuded pakkimis- ja töötlemismasinatele. PMMI.
ISO 6591-2. (2019). Pakend-Kotid-Kirjeldus ja nomenklatuur – 2. osa: paberkotid. Rahvusvaheline Standardiorganisatsioon.
Journal of Manufacturing Systems (2023). "Energiatarbimise servoajami analüüs." Mehaaniline käivitamine pakendamise konverteerimisseadmetes. Journal of Manufacturing Systems, 67, 145-158.
